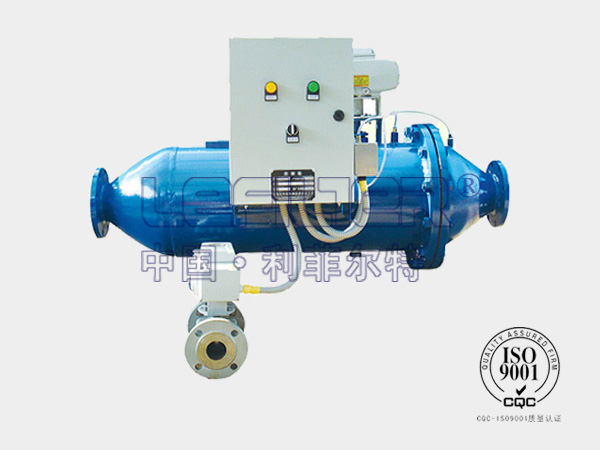

DN100臥式自清洗過濾器產品簡介
DN100臥式自清洗過濾器整體材質為304不銹鋼，耐酸堿，耐高溫的水過濾器或固液分離的流體過濾器，整個運行系統由隨機配備的一個智能控制箱來控制，主要部件有：不銹鋼殼體、不銹鋼濾網、不銹鋼鋼刷、控制柜、排污閥、控制器、密封圈等部件組成。當液體流入臥式不銹鋼自清洗過濾器殼體內部，雜質被攔截在過濾筒內壁，過濾后的干凈液體從出口流出，當過濾器濾網內壁的雜質越積越多時，臥式自清洗過濾器進出口的壓差達到預設值或達到清洗時間或手動預制時，將開始自清洗過程，整個包含兩個步驟：打開位于臥式自清洗過濾器上的自動排污閥；電機帶動自清洗過濾器濾網內的清洗刷，被濾網所攔截下來的雜質從排污閥排出，清洗時系統不斷流。由于自清洗過濾器具有占地面積小，設計結構輕巧故被廣泛應用于各行業液體過濾預處理系統。
DN100臥式自清洗過濾器產品工作原理
A.正常過濾時：水流通過轉向閥為開啟狀態。當水通過濾網后將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
B.沖洗排污時：水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
C.反沖洗排污時：水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。
技術參數
DN100臥式自清洗過濾器相關技術參數
產品系列：自清洗過濾器
管徑：DN100
規格：377*1200
流量：80m³/h
排污口：DN40
殼體材質：碳鋼
濾網材質：304不銹鋼
控制器：PVC
控制柜：PLC控制柜
清洗刷：不銹鋼
密封圈：EPDM橡膠
應用領域
DN100臥式自清洗過濾器應用領域
主要用于電力、電子、飲料、自來水、石油、化工、冶金、紡織、造紙、食品、游泳池、市政工程等各種工藝用水、生活用水、循環用水和廢水的深度處置領域。冶金：連鑄水、高壓除磷水、凈環水、濁環水過濾，冷卻水全濾、旁濾，噴嘴保護等
電力：汽輪機冷卻水過濾、灰水回收過濾、降塵噴嘴保護、冷卻塔水全濾和旁濾等
原水：湖水、河水、水庫水、井水、雨水、地下水抽取時砂子、藻類、有機物過濾等
農業：噴灌、滴水灌溉水處理
其他：建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等
廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理等領域。
